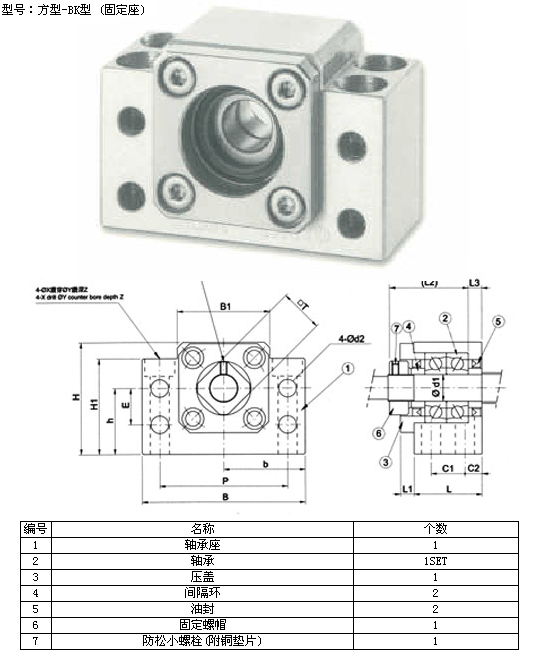

方型-BK型
发布时间：2009/6/18 10:12:41 阅览次数:7023
■螺杆支持座
交货迅速
价位合理
组立简便
设计容易
高 刚 性
高 精 度
防 尘
采用最佳轴承匹配
■支持座适用螺杆轴外径交货迅速
价位合理
组立简便
设计容易
高 刚 性
高 精 度
防 尘
采用最佳轴承匹配
|
固定侧支撑座 内径（MM） |
固定侧支撑座 适用型号 |
支撑侧支撑座 内径（MM） |
支撑侧支撑座 适用型号 |
适用螺杆外径
|
|
4
|
EK4 WBK5 |
---
|
---
|
φ4
|
|
5
|
EK5 WBK5 |
---
|
---
|
φ6
|
|
6
|
EK6 WBK6 |
6
|
EF6 WBF6 |
φ8
|
|
8
|
EK8 WBK8 |
6
|
EF8 WBF8 |
φ10
|
|
10
|
EK10 WBK10 BK10 |
8
|
EF10 WBF10 BF10 |
φ10，φ12，φ14
|
|
12
|
EK12 WBK12 BK12 |
12
|
EF12 WBF12 BF12 |
φ14，φ15，φ16
|
|
15
|
EK15 WBK15 BK15 |
15
|
EF15 WBF15 BF15 |
φ20
|
|
17
|
BK17
|
17
|
BF17
|
φ20，φ25
|
|
20
|
EK20 WBK20 BK20 |
20
|
EF20 WBF20 BF20 |
φ25，φ28
|
|
25
|
WBK25 BK25 |
25
|
WBF25 BF25 |
φ32，φ36
|
|
30
|
WBK30 BK30 |
30
|
WBF30 BF30 |
φ40，φ45
|
|
35
|
BK35
|
35
|
BF35
|
φ45
|
|
40
|
BK40
|
40
|
BF40
|
φ50
|

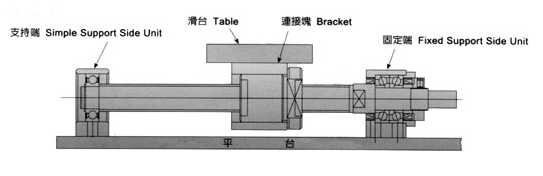

■与定位滑台的固定
·滚珠螺杆与定位滑台的台面稍为固定（假固定）

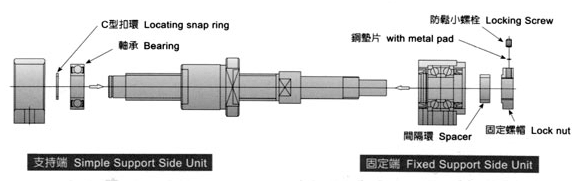

·将固定端与螺杆尾端轴承组合
·确认滑台导引面（滑轨）与滚珠螺杆间有平行度，将固定端及支持端，锁紧固定
·将滑台推移至行程两端，以确认滚珠螺杆的顺畅性，再将螺杆与滑台，销紧固定
·滚珠螺杆与定位滑台的台面稍为固定（假固定）
·将固定端与螺杆尾端轴承组合
·确认滑台导引面（滑轨）与滚珠螺杆间有平行度，将固定端及支持端，锁紧固定
·将滑台推移至行程两端，以确认滚珠螺杆的顺畅性，再将螺杆与滑台，销紧固定

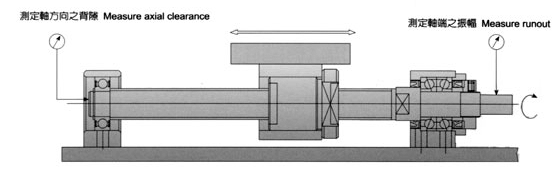

■确认精度
· 测量螺杆支持座的固定端（滚珠螺杆轴端的振幅）以及螺杆支持座的支持端（轴方向的背隙）
· 测量螺杆支持座的固定端（滚珠螺杆轴端的振幅）以及螺杆支持座的支持端（轴方向的背隙）
.gif)

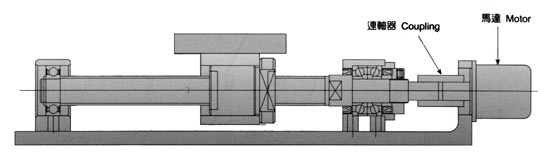

■马达的连结
·马达座的确实连结
·马达座及滚珠螺杆与连轴器的安装(注意安装时的精度)
·安装后马达运转测试
·马达座的确实连结
·马达座及滚珠螺杆与连轴器的安装(注意安装时的精度)
·安装后马达运转测试
