SGV型

发布时间：2009/6/1 10:18:17 阅览次数:5769

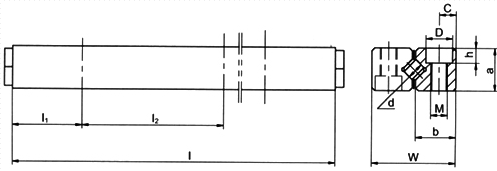

安装连接尺寸

参数

型号

d

W

a

b

c

M

l1

l2

D

h

额定载荷(kN)

Cz

C0z

SGV2

2

12

6

5.5

2.5

M3

7.5

15

4.4

2

0.17

0.12

SGV3

3

18

8

8.3

3.5

M4

12.5

25

6

3.1

0.27

0.36

SGV4

4

22

11

10.2

4.5

M5

20

40

8

4.2

0.63

0.76

SGV6

6

30

15

14.4

6

M6

25

50

9.5

5.2

1.7

1.9

SGV9

9

40

20

19.2

8

M8

50

100

10.5

6.2

4.3

4.36

SGV12

12

58

28

28

12

M10

14

8.2

7.2

7.6

SGV15

15

71

36

34.4

14

M12

17.5

10.2

11.2

12.3

SGV18

18

83

40

40.2

18

M14

20

12.2

15.9

17.8

Cz-单个滚柱的额定动载荷

Coz-单个滚柱的额定静载荷

导轨长度与滚柱个数

SGV2	导轨长度l 滚柱个数Z	30 5	45 8	60 11	75 13	90 16	105 18	120 21
SGV3	导轨长度l 滚柱个数Z	50 7	75 10	100 14	125 17	150 21	175 24	200 28
SGV4	导轨长度l 滚柱个数Z	80 7	120 11	160 15	200 19	240 23	280 27	320 31
SGV6	导轨长度l 滚柱个数Z	100 7	150 10	200 13	250 17	300 20	350 24	400 27	450 31	500 34	600 41
SGV9	导轨长度l 滚柱个数Z	200 10	300 15	400 20	500 25	600 30	700 35	1200 60
SGV12	导轨长度l 滚柱个数Z	200 7	300 10	400 14	500 17	600 21	700 24	800 28
SGV15	导轨长度l 滚柱个数Z	300 8	400 11	500 13	600 16	700 19	800 22	900 25	1000 27
SGV18	导轨长度l 滚柱个数Z	400 9	500 11	600 13	700 16	800 18	900 20	1000 23	1100 25	1200 27

精度

精度等级	普通级	普高级	高级	精密级
项目记号	无记号	GH	H	P
导轨面对基准A，B的平行度	按图2规定
高度E尺寸误差	±0.02	±0.02	±0.02	±0.01
高度E相互配对差	0.02	0.02	0.01	0.01
注：1.E=1/2名义高度+滚子半径　　 2.高度相互配对是指同一台面上床身所需使用的4根导轨、标注同一出厂编号
