直线轴承-法兰型-LMEFM

发布时间：2009/5/30 16:37:31 阅览次数:2585

直线轴承

型号		球列数	重量* (g)	径向间隙公差 (μm)	基本负载率		内园直径 dr 公差 (mm) (μm)
圆法兰型	方法兰型	球列数	重量* (g)	径向间隙公差 (μm)	额定动负荷 C(N)	额定静负荷 C0(N)	内园直径 dr 公差 (mm) (μm)
LMEFM16UU	LMEKM16UU	5	187	-7	1230	2350	16	+11 -1
LMEFM20UU	LMEKM20UU	5	260	-9	1400	2750	20	+13 -2
LMEFM25UU	LMEKM25UU	6	515	-9	1560	3140	25
LMEFM30UU	LMEKM30UU	6	655	-9	2940	5490	30

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

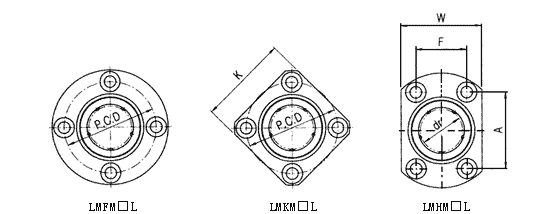

主要尺寸(mm)												型号
D		L		D1		l	H	PCD	K	偏心度 ※ (μm)	d1×d2×h
(mm)	公差 (μm)	(mm)	公差 (μm)	(mm)	公差 (μm)	l	H	PCD	K	偏心度 ※ (μm)	d1×d2×h
26	0 -11	70	0 -0.3	46	0 -0.2	32	6	36	35	15	4.5×8×4.4	LMEFM/KM/16UU
32	0 -13	80	0 -0.3	54		36	8	43	42	17	5.5×9.5×5.4	LMEFM/KM/20UU
40		112	0 -0.4	62		52	8	51	50	17	5.5×9.5×5.4	LMEFM/KM/25UU
47		123	0 -0.4	76		56.5	10	62	58	17	6.6×11×6.5	LMEFM/KM/30UU

＊标准型重量
