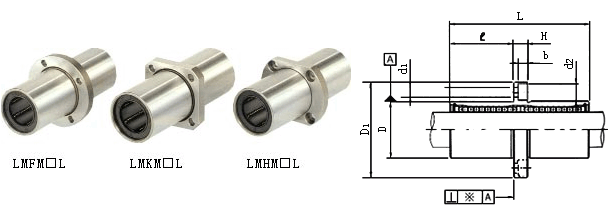

直线轴承-法兰型-LMFM

发布时间：2009/5/30 16:28:37 阅览次数:2842

直线轴承

型号			球列数	重量* (g)	径向间隙公差 (μm)	基本负载率		内园直径
圆法兰型	方法兰型	H法兰型	球列数	重量* (g)	径向间隙公差 (μm)	额定动负荷 C(N)	额定静负荷 C0(N)	dr (mm)	公差 (μm)
LMFM16UU	LMKM16UU	LMHM16UU	5	187	-7	1230	2350	16	0 -10
LMFM20UU	LMKM20UU	LMHM20UU	5	260	-9	1400	2750	20	0 -12
LMFM25UU	LMKM25UU	LMHM25UU	6	515	-9	1560	3140	25
LMFM30UU	LMKM30UU	LMHM30UU	6	655	-9	2940	5490	30
LMFM35UU	LMKM35UU	-	6	970	-13	2650	6470	35	0 -15

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

主要尺寸(mm)															型号
D		L		D1		l	H	PCD	K	W	A	F	偏心度 ※ (μm)	d1×d2×h
(mm)	公差 (μm)	(mm)	公差 (μm)	(mm)	公差 (μm)	l	H	PCD	K	W	A	F	偏心度 ※ (μm)	d1×d2×h
28	0 -13	70	0 -0.3	48	0 -0.2	32	6	38	37	34	31	22	15	4.5×8×4.4	LMFM/KM/HM16UU
32	0 -19	80	0 -0.3	54		36	8	43	42	38	36	24	20	5.5×9.5×5.4	LMFM/KM/HM20UU
40		112	0 -0.4	62		52	8	51	50	46	40	32	20	5.5×9.5×5.4	LMFM/KM/HM25UU
45		123		74		56.5	10	60	58	51	49	35	20	6.6×11×6.5	LMFM/KM/HM30UU
52	0 -22	135		82		62.5	10	67	64	-	-	-	25	6.6×11×6.5	LMFM/KM35UU

＊标准型重量
