直线轴承-法兰型-LMFP L

发布时间：2009/5/30 16:24:24 阅览次数:4368

直线轴承

型号			球列数	重量* (g)	径向间隙公差 (μm)	基本负载率		内园直径
圆法兰型	方法兰型	H法兰型	球列数	重量* (g)	径向间隙公差 (μm)	额定动负荷 C(N)	额定静负荷 C0(N)	dr (mm)	公差 (μm)
LMFP16LUU	LMKP16LUU	LMHP16LUU	5	187	-7	1230	2350	16	0 -10
LMFP20LUU	LMKP20LUU	LMHP20LUU	5	260	-9	1400	2750	20	0 -12
LMFP25LUU	LMKP25LUU	LMHP25LUU	6	515	-9	1560	3140	25
LMFP30LUU	LMKP30LUU	LMHP30LUU	6	655	-9	2940	5490	30
LMFP35LUU	LMKP35LUU	-	6	970	-13	2650	6470	35	0 -15

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 1N≈0.102kgf

<

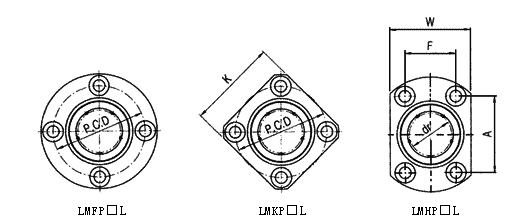

主要尺寸(mm)															Part number
D		L		D1		l	H	PCD	K	W	A	F	偏心度 ※ (μm)	d1×d2×h
(mm)	公差 (μm)	(mm)	公差 (μm)	(mm)	公差 (μm)	l	H	PCD	K	W	A	F	偏心度 ※ (μm)	d1×d2×h
28	0 -16	70	0 -0.3	48	0 -0.2	6	6	38	37	34	31	22	15	4.5×8×4.4	LMFP/KP/HP16LUU
32	0 -19	80	0 -0.3	54		8	8	43	42	38	36	24	20	5.5×9.5×5.4	LMFP/KP/HP20LUU
40		112	0 -0.4	62		8	8	51	50	46	40	32	20	5.5×9.5×5.4	LMFP/KP/HP25LUU
45		123		74		10	10	60	58	51	49	35	20	6.6×11×6.5	LMFP/KP/HP30LUU
52	0 -22	135		82		10	10	67	64	-	-	-	25	6.6×11×6.5	LMFP/KP35LUU

＊标准型重量
