直线轴承-法兰型-LMFP

发布时间：2009/5/30 16:18:29 阅览次数:4322

直线轴承

型号			球列数	重量* (g)	径向间隙公差 (μm)	基本负载率		内园直径
圆法兰型	方法兰型	H法兰型	球列数	重量* (g)	径向间隙公差 (μm)	额定动负荷 C(N)	额定静负荷 C0(N)	dr (mm)	公差 (μm)
LMFP16UU	LMKP16UU	LMHP16UU	5	134	-7	770	1170	16	0 -9
LMFP20UU	LMKP20UU	LMHP20UU	5	180	-9	860	1370	20	0 -10
LMFP25UU	LMKP25UU	LMHP25UU	6	340	-9	980	1560	25
LMFP30UU	LMKP30UU	LMHP30UU	6	460	-9	1560	2740	30
LMFP35UU	LMKP35UU	-	6	795	-13	1660	3130	35	0 -12

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

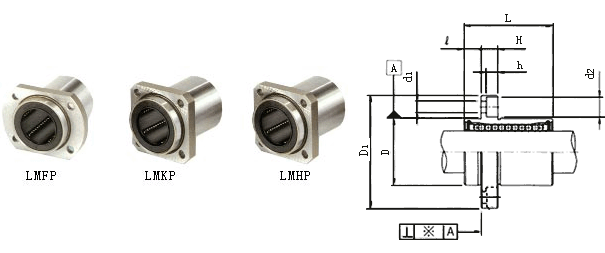

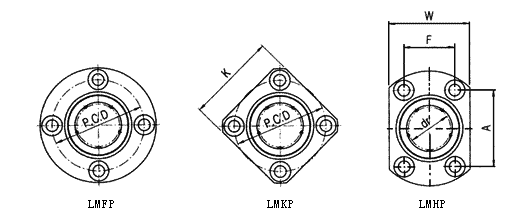

主要尺寸(mm)															型号
D		L		D1		l	H	PCD	K	W	A	F	偏心度 ※ (μm)	d1×d2×h
(mm)	公差 (μm)	(mm)	公差 (μm)	(mm)	公差 (μm)	l	H	PCD	K	W	A	F	偏心度 ※ (μm)	d1×d2×h
28	0 -13	37	0 -0.2	48	0 -0.2	6	6	38	37	34	31	22	12	4.5×8×4.4	LMFP/KP/HP16UU
32	0 -16	42	0 -0.2	54		8	8	43	42	38	36	15	15	5.5×9.5×5.4	LMFP/KP/HP20UU
40		59	0 -0.3	62		8	8	51	50	46	40	15	15	5.5×9.5×5.4	LMFP/KP/HP25UU
45		64		74		10	10	60	58	51	49	15	15	6.6×11×6.5	LMFP/KP/HP30UU
52	0 -19	70		82		10	10	67	64	-	-	20	20	6.6×11×6.5	LMFP/KP35UU

＊标准型重量
