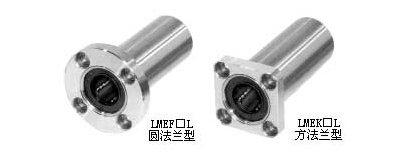

直线轴承-法兰型-LMEF L

发布时间：2009/5/30 16:13:41 阅览次数:4403

直线轴承

型号		球系列	重量* (g)	径向间隙公差 (μm)	基本负载率		内园直径 dr 公差 (mm) (μm)
圆法兰加长型	方法兰加长型	球系列	重量* (g)	径向间隙公差 (μm)	额定动负荷	额定静负荷	内园直径 dr 公差 (mm) (μm)
LMEF8LUU	LMEF8LUU	4	53	-5	430	780	8	+9-1
LMEF12LUU	LMEF12LUU	4	100	-5	650	1200	12	+9-1
LMEF16LUU	LMEF16LUU	5	187	-7	1230	2350	16	+11-11
LMEF20LUU	LMEF20LUU	5	260	-9	1400	2750	20	+11-11
LMEF25LUU	LMEF25LUU	6	515	-9	1560	3140	25	+13-2
LMEF30LUU	LMEF30LUU	6	355	-9	2490	5490	30	+13-2
LMEF40LUU	LMEF40LUU	6	1560	-13	3430	8040	40	+16-4
LMEF50LUU	LMEF50LUU	6	3500	-13	6080	15900	50
LMEF60LUU	LMEF60LUU	6	4500	-16	7650	20000	60

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

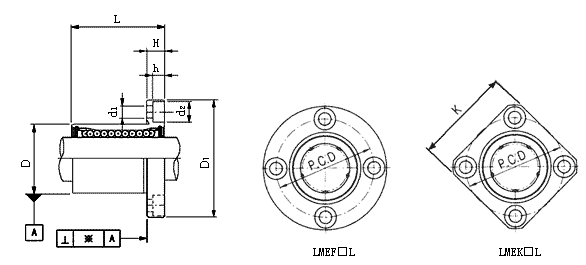

主要尺寸(mm)											型号
外径D (mm) 公差　　 (μm)		长度L (mm) 公差　　 (μm)		D1 (mm) 公差　　 (μm)		H	PCD	K	偏心度 ※ (μm)	d1×d2×h	型号
16	0-9	45	0-0.3	32	0-0.2	5	24	25	15	3.4×6.5×3.3	LMEF/K8LUUU
22	0-11	57		42		6	32	32	15	4.5×8×4.4	LMEF/K12LUU
26	0-11	70		46		6	36	35	15	4.5×8×4.4	LMEF/K16LUU
32	0-13	80		54		8	43	42	17	5.5×9.5×5.4	LMEF/K20LUU
40		112	0-0.4	62		8	51	50	17	5.5×9.5×5.4	LMEF/K25LUU
47		123		76		10	62	62	17	6.6×11×6.5	LMEF/K30LUU
62	0-15	154		98	0-0.3	13	80	75	20	9×14×8.6	LMEF/K40LUU
75	0-15	192		112		13	94	88	20	9×14×8.6	LMEF/K50LUU
90	0-20	211		134		18	112	106	25	11×17.5×10.8	LMEF/K60LUU

＊标准型重量
