直线轴承-法兰型-LMF L
发布时间：2009/5/30 16:08:07 阅览次数:4813
| 直线轴承 |
|
|
|
型号
|
球列数 |
重量*
(g)
|
径向
间隙
公差
(μm)
|
基本负载率
|
内园直径
dr 公差
(mm) (μm)
|

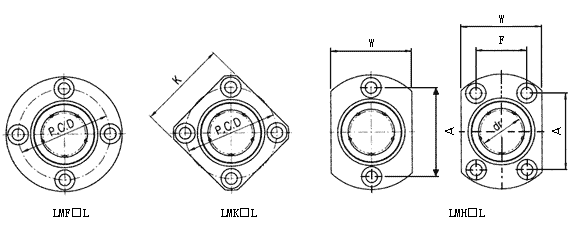

圆法兰
加长型 |
方法兰
加长型 |
椭圆法兰加长型 |
额定动负荷
C(N) |
额定静负荷
C0(N) |
| LMF6LUU |
LMK6LUU |
LMH6LUU |
4 |
31 |
-5 |
320 |
520 |
6 |
0
-10 |
| LMF8LUU |
LMK8LUU |
LMH8LUU |
4 |
53 |
-5 |
430 |
780 |
8 |
| LMF10LUU |
LMK10LUU |
LMH10LUU |
4 |
105 |
-5 |
580 |
1,100 |
10 |
| LMF12LUU |
LMK12LUU |
LMH12LUU |
4 |
100 |
-5 |
650 |
1,200 |
12 |
| LMF13LUU |
LMK13LUU |
LMH13LUU |
4 |
130 |
-7 |
810 |
1,570 |
13 |
| LMF16LUU |
LMK16LUU |
LMH16LUU |
5 |
187 |
-7 |
1,230 |
2,350 |
16 |
| LMF20LUU |
LMK20LUU |
LMH20LUU |
5 |
260 |
-9 |
1,400 |
2,750 |
20 |
0
-12 |
| LMF25LUU |
LMK25LUU |
LMH25LUU |
6 |
515 |
-9 |
1,560 |
3,140 |
25 |
| LMF30LUU |
LMK30LUU |
LMH30LUU |
6 |
655 |
-9 |
2,490 |
5,490 |
30 |
| LMF35LUU |
LMK35LUU |
- |
6 |
970 |
-13 |
2,650 |
6,470 |
35 |
0
-15 |
| LMF40LUU |
LMK40LUU |
- |
6 |
1,560 |
-13 |
3,430 |
8,040 |
40 |
| LMF50LUU |
LMK50LUU |
- |
6 |
3,500 |
-13 |
6,080 |
15,900 |
50 |
| LMF60LUU |
LMK60LUU |
- |
6 |
4,500 |
-16 |
7,650 |
20,000 |
60 |
0
-20 |
|
| 注：钢球电镀及抛光处理 1N≈0.102kgf |
|
|
主要尺寸(mm)
|
型号 |
|
外径D
(mm) 公差
(μm)
|
长度L
(mm) 公差
(μm)
|
D1
(mm) 公差
(μm)
|
H
|
PCD |
K |
W |
A |
F |
偏心度
※
(μm) |
d1×d2×h |
| 12 |
0
-13 |
35 |
0
-0.3 |
28 |
0
-0.2 |
5 |
20 |
22 |
18 |
20 |
- |
15 |
3.4×6.5×3.3 |
LMF/K/H 6LUU |
| 15 |
45 |
32 |
5 |
24 |
25 |
21 |
24 |
- |
15 |
3.4×6.5×3.3 |
LMF/K/H 8LUU |
| 19 |
0
-16 |
55 |
40 |
6 |
29 |
30 |
25 |
29 |
- |
15 |
4.5×8×4.4 |
LMF/K/H 10LUU |
| 21 |
57 |
42 |
6 |
32 |
32 |
27 |
32 |
- |
15 |
4.5×8×4.4 |
LMF/K/H 12LUU |
| 23 |
61 |
43 |
6 |
33 |
34 |
29 |
33 |
- |
15 |
4.5×8×4.4 |
LMF/K/H 13LUU |
| 28 |
70 |
48 |
6 |
38 |
37 |
34 |
31 |
22 |
15 |
4.5×8×4.4 |
LMF/K/H 16LUU |
| 32 |
0
-19 |
80 |
54 |
8 |
43 |
42 |
38 |
36 |
24 |
20 |
5.5×9.5×5.4 |
LMF/K/H 20LUU |
| 40 |
112 |
0
-0.4 |
62 |
8 |
51 |
50 |
46 |
40 |
32 |
20 |
5.5×9.5×5.4 |
LMF/K/H 25LUU |
| 45 |
123 |
74 |
10 |
60 |
58 |
51 |
49 |
35 |
20 |
6.6×11×6.5 |
LMF/K/H 30LUU |
| 52 |
0
-22 |
135 |
82 |
10 |
67 |
64 |
- |
- |
- |
25 |
6.6×11×6.5 |
LMF/K 35LUU |
| 60 |
154 |
96 |
0
-0.3 |
13 |
78 |
75 |
- |
- |
- |
25 |
9×14×8.6 |
LMF/K 40LUU |
| 80 |
192 |
116 |
13 |
98 |
92 |
- |
- |
- |
25 |
9×14×8.6 |
LMF/K 50LUU |
| 90 |
0
-25
|
211 |
134 |
18 |
112 |
106 |
- |
- |
- |
25 |
11×17.5×10.8 |
LMF/K 60LUU |
|
| ＊标准型重量 |
