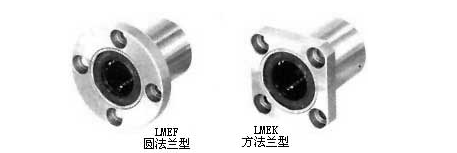

直线轴承-法兰型-LMEF

发布时间：2009/5/30 16:01:14 阅览次数:4972

直线轴承

型号		球列数	重量* (g)	径向间隙公差 (μm)	基本负载率		内园直径 dr 公差 (mm) (μm)
圆法兰型	方法兰型	球列数	重量* (g)	径向间隙公差 (μm)	额定动负荷 C(N)	额定静负荷 C0(N)	内园直径 dr 公差 (mm) (μm)
LMEF8UU	LMFK8UU	4	44	-5	260	400	8	+8 0
LMEF12UU	LMEK12UU	4	86	-5	500	770	12	+8 0
LMEF16UU	LMEK16UU	5	120	-7	570	890	16	+9 -1
LMEF20UU	LMEK20UU	5	184	-9	860	1,370	20	+9 -1
LMEF25UU	LMEK25UU	6	335	-9	980	1,560	25	+11 -1
LMEF30UU	LMEK30UU	6	545	-9	1,560	2,740	30	+11 -1
LMEF40UU	LMEK40UU	6	1,185	-13	2,150	4,0532	40	+13 -2
LMEF50UU	LMEK50UU	6	1,730	-13	3,820	7,930	50
LMEF60UU	LMEK60UU	6	3,180	-16	4,700	9,990	60

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

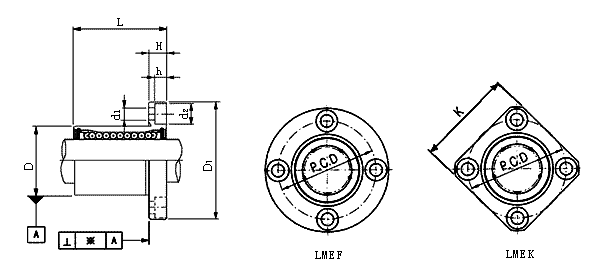

主要尺寸(mm)											型号
外径D (mm) 公差　　 (μm)		长度L (mm) 公差　　 (μm)		D1 (mm) 公差　　 (μm)		H	PCD	K	偏心度 ※ (μm)	d1×d2×h	型号
16	0 -8	25	0 -0.2	32	0 -0.2	5	24	25	12	3.4×6.5×3.3	LMEF/K 8UU
22	0 -9	32		42		6	32	32	12	4.5×8×4.4	LMEF/K 12UU
26	0 -9	36		46		6	36	35	12	4.5×8×4.4	LMEF/K 16UU
32	0 -11	45		54		8	43	42	15	5.5×9.5×5.4	LMEF/K 20UU
40		58	0 -0.3	62		8	51	50	15	5.5×9.5×5.4	LMEF/K 25UU
47		68		76		10	62	60	15	6.6×11×6.5	LMEF/K 30UU
62	0 -15	80		98	0 -0.3	13	80	75	20	9×14×8.6	LMEF/K 40UU
75		100		112		13	94	88	20	9×14×8.6	LMEF/K 50UU
90		125	0 -0.4	134		18	112	106	25	11×17.5×10.8	LMEF/K 60UU

＊标准型重量
