直线轴承-LME

发布时间：2009/5/30 14:25:50 阅览次数:4229

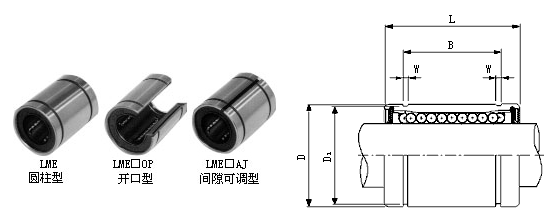

LME直线轴承

LME系列轴承						基本负载率		内径尺寸 dr 公差 (mm) (mm)
圆柱型		开口型		间隙可调型		额定动负荷C(N)	额定静负荷C0(N)
型号	球列数	型号	球列数	型号	球列数	额定动负荷C(N)	额定静负荷C0(N)
LME5UU	4	-	-	LME5UUAJ	4	200	260	5	+8 0
LME8UU	4	-	-	LME8UUAJ	4	260	400	8
LME12UU	4	LME12UUOP	3	LME12UUAJ	4	500	770	12
LME16UU	5	LME16UUOP	4	LME16UUAJ	5	570	890	16	+9 -1
LME20UU	5	LME20UUOP	4	LME20UUAJ	5	860	1,370	20	+9 -1
LME25UU	6	LME25UUOP	5	LME25UUAJ	6	980	1,560	25	+11 -1
LME30UU	6	LME30UUOP	5	LME30UUAJ	6	1,560	2,740	30	+11 -1
LME40UU	6	LME40UUOP	5	LME40UUAJ	6	2,150	4,0532	40	+13 -2
LME50UU	6	LME50UUOP	5	LME50UUAJ	6	3,820	7,930	50
LME60UU	6	LME60UUOP	5	LME60UUAJ	6	4,700	9,900	60

注：钢球电镀及抛光处理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1N≈0.102kgf

主要尺寸											重量* (g)	径向间隙公差 (μm)	型号

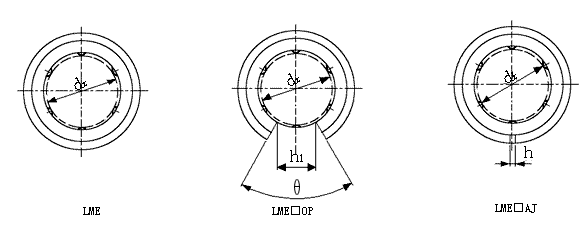

外径D (mm) 公差　　 (μm)		长度L (mm) 公差　　 (μm)		B (mm) 公差　　 (μm)		W	D1	h	h1	θ ( °)	重量* (g)	径向间隙公差 (μm)	型号
12	0 -8	22	0 -0.2	14.5	0 -0.2	1.1	11.5	1	-	-	12	-5	LME5UU
16	0 -8	25		16.5		1.1	15.2	1	-	-	20	-5	LME8UU
22	0 -9	32		22.9		1.3	21	1.5	7.5	78°	41	-7	LME12UU
26	0 -9	36		24.9		1.3	24.9	1.5	10	78°	57	-7	LME16UU
32	0 -11	45		31.5		1.6	30.3	2	10	60°	91	-9	LME20UU
40		58	0 -0.3	44.1	0 -0.3	1.85	37.5	2	12.5	60°	215	-9	LME25UU
47		68		52.1		1.85	44.5	2	12.5	50°	325	-9	LME30UU
62	0 -13	80		60.6		2.15	59	3	16.8	50°	705	-13	LME40UU
75	0 -13	100		77.6		2.65	72	3	21	50°	1,130	-13	LME50UU
90	0 -15	125	0 -0.4	101.7	0 -0.4	3.15	86.5	3	27.2	54°	2,220	-16	LME60UU

＊标准型重量
