直线轴承-LM
发布时间：2009/5/30 13:52:07 阅览次数:5772
| LM直线轴承 |
|
|
|
LM系列轴承
|
基本负载率 |
内径尺寸
dr 公差
(mm) (mm) |

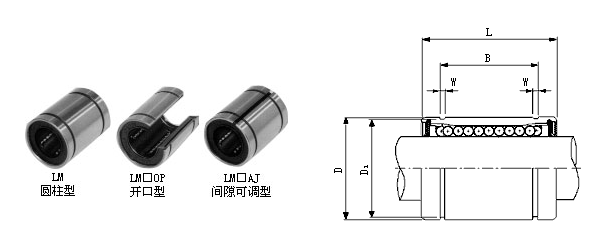

| 圆柱型 |
开口型 |
间隙可调型 |
额定动负荷
C(N) |
额定静负荷
C0(N) |
| 型号 |
球列数 |
型号 |
球系列 |
型号 |
球列数 |
| LM6UU |
4 |
- |
- |
LM6UUAJ |
4 |
200 |
260 |
6 |
0
-9 |
| LM8SUU |
4 |
- |
- |
LM8SUUAJ |
4 |
170 |
220 |
8 |
| LM8UU |
4 |
- |
- |
LM8UUAJ |
4 |
260 |
400 |
8 |
| LM10UU |
4 |
- |
- |
LM10UUAJ |
4 |
370 |
540 |
10 |
| LM12UU |
4 |
LM12UUOP |
- |
LM12UUAJ |
4 |
410 |
590 |
12 |
| LM13UU |
4 |
LM13UUOP |
- |
LM13UUAJ |
4 |
500 |
770 |
13 |
| LM16UU |
5 |
LM16UUOP |
4 |
LM16UUAJ |
5 |
770 |
1,170 |
16 |
| LM20UU |
5 |
LM20UUOP |
4 |
LM20UUAJ |
5 |
860 |
1,370 |
20 |
0
-10 |
| LM25UU |
6 |
LM25UUOP |
5 |
LM25UUAJ |
6 |
980 |
1,560 |
25 |
| LM30UU |
6 |
LM30UUOP |
5 |
LM30UUAJ |
6 |
1,560 |
2,740 |
30 |
| LM35UU |
6 |
LM35UUOP |
5 |
LM35UUAJ |
6 |
1,660 |
3,130 |
35 |
0
-12 |
| LM40UU |
6 |
LM40UUOP |
5 |
LM40UUAJ |
6 |
2,150 |
4,0532 |
40 |
| LM50UU |
6 |
LM50UUOP |
5 |
LM50UUAJ |
6 |
3,820 |
7,930 |
50 |
| LM60UU |
6 |
LM60UUOP |
5 |
LM60UUAJ |
6 |
4,700 |
9,990 |
60 |
0
-15 |
|
| 注：钢球电镀及抛光处理 1N≈0.102kgf |
|
|
主要尺寸
|
重量*
(g) |
径向间隙
公差
(μm) |
型号 |
|
外径D
(mm) 公差
(μm)
|
长度L
(mm) 公差
(μm)
|
B
(mm) 公差
(μm)
|

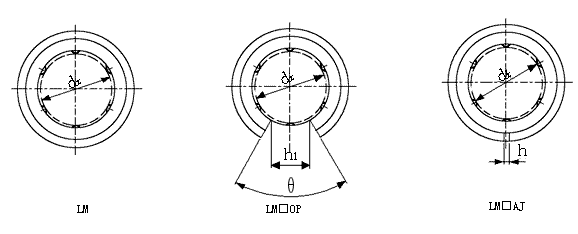

W
|
D1
|
h
|
h1
|
θ
( °) |
| 12 |
0
-11 |
19 |
0
-0.2 |
13.5 |
0
-0.2 |
1.1 |
11.5 |
1 |
- |
- |
8 |
-5 |
LM6UU |
| 15 |
17 |
11.5 |
1.1 |
14.3 |
1 |
- |
- |
11 |
-5 |
LM8SUU |
| 15 |
24 |
17.5 |
1.1 |
14.3 |
1 |
- |
- |
16 |
-5 |
LM8UU |
| 19 |
0
-13 |
29 |
22 |
1.3 |
18 |
1 |
- |
- |
30 |
-5 |
LM10UU |
| 21 |
30 |
23 |
1.3 |
20 |
1.5 |
8 |
80° |
31.5 |
-5 |
LM12UU |
| 23 |
32 |
23 |
1.3 |
22 |
1.5 |
9 |
80° |
43 |
-7 |
LM13UU |
| 28 |
37 |
26.5 |
1.6 |
27 |
1.5 |
11 |
80° |
69 |
-7 |
LM16UU |
| 32 |
0
-16 |
42 |
30.5 |
1.6 |
30.5 |
1.5 |
11 |
60° |
87 |
-9 |
LM20UU |
| 40 |
59 |
0
-0.3 |
41 |
0
-0.3 |
1.85 |
38 |
2 |
12 |
50° |
220 |
-9 |
LM25UU |
| 45 |
64 |
44.5 |
1.85 |
43 |
2.5 |
15 |
50° |
250 |
-9 |
LM30UU |
| 52 |
0
-19 |
70 |
49.5 |
2.1 |
49 |
2.5 |
17 |
50° |
390 |
-13 |
LM35UU |
| 60 |
80 |
60.5 |
2.1 |
57 |
3 |
20 |
50° |
585 |
-13 |
LM40UU |
| 80 |
100 |
74 |
2.6 |
76.5 |
3 |
25 |
50° |
1,580 |
-13 |
LM50UU |
| 90 |
0
-22 |
110 |
85 |
3.15 |
86.5 |
3 |
30 |
50° |
2,000 |
-16 |
LM60UU |
|
| ＊标准型重量 |
